水密网线（水下以太网水密电缆，水下POE网线）

一、定义区分

市场上两种东西不要混淆：

1. 水密网线电缆（线缆本体）：整根线缆具备纵向阻水、耐海水、可长期浸水；配合水密接头在水下使用

2. 水密网线接头：连接器，负责设备端密封；很多商家口头说“水密网线”容易混为一谈

适用：水下摄像头、水下机器人、水下传感器、水下POE设备，海水/淡水长期浸泡、可拖拽。

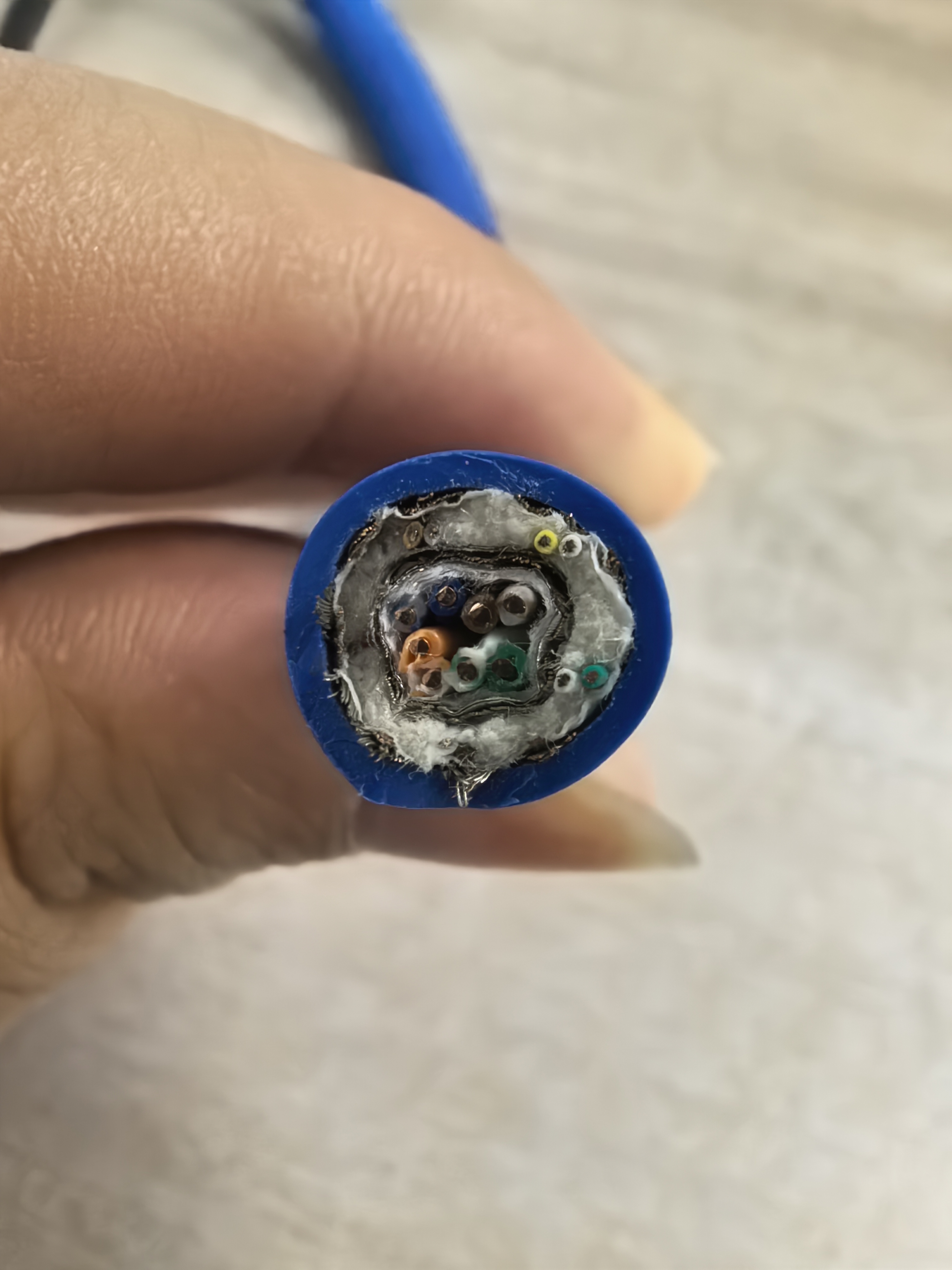

二、核心结构（动态拖拽款，卷筒/ROV适用）

1. 线芯：4对CAT6/CAT6A 屏蔽双绞线

导体：镀锡铜 6类超细绞合（7×0.19结构居多），严格控制特性阻抗100Ω

2. 屏蔽：

双屏蔽（FTP/SFTP优先）铝箔分屏+镀锡铜编织，抑制24V直流动力干扰

3. 阻水设计【重中之重】

每对线填充阻水凝胶 + 缆芯整体阻水；纵向阻水

外皮破损，水不会沿着线缆内部长距离蔓延。普通室外网线没有这个结构！

4. 抗拉元件

轻载：凯夫拉芳纶；

长距离卷筒、大拉力：可选内置不锈钢抗拉钢丝

5. 外护套

聚醚型TPU(PUR) 硬性要求

✅耐海水、耐水解、耐磨抗撕裂

❌禁止聚酯PU、PVC、普通TPV，泡水易开裂

静态固定浅水环境：少数可用PE护套；反复拖拽场景只能聚醚PUR

三、两大类型

1. 纯水密网线（只传网络）

常见型号：CAT6 SFTP 4×2×0.5mm² 水密阻水 PUR

用途：单独铺设网线，设备自带独立供电

2. 复合水密网线（推荐你的工况：24V+POE）

示例规格：

2×2.5 + CAT6 4×2×0.5 SFTP 水密复合电缆

一根电缆：24V直流供电 + 千兆网线POE

⚠️要求厂家分层绞合，动力线与网线分隔，降低电磁干扰

四、浮力选型（ROV/水下小车关键）

1. 中性零浮力水密网线

密度≈海水，水中悬浮，不会拉扯水下设备；观察级ROV标配

2. 负浮力水密网线

自重下沉，抗拉更强，适合海底固定安装、重型作业设备

五、传输距离参考（CAT6水密网线）

- 千兆以太网：标准最大100m（和陆地网线理论一致）

重点提醒：水密线缆护套、阻水材料会增加电容，长距离＞80米建议提前测试丢包；

如果几百米远距离传输，不要用水密网线，改用光电复合缆（网线+光纤）。

六、采购合同必须写明条款（避坑）

1. 护套：聚醚型热塑性聚氨酯（聚醚PUR）

2. 结构：纵向阻水、SFTP双层屏蔽、导体镀锡铜

3. 使用形式：动态拖拽使用，平衡绞合，防止收卷产生扭力拧麻花

4. 阻抗：100Ω±15Ω（1~100MHz）

5. 工作水深：约定对应耐压等级（30m/100m/500m等）

6. 弯折寿命：按需约定
